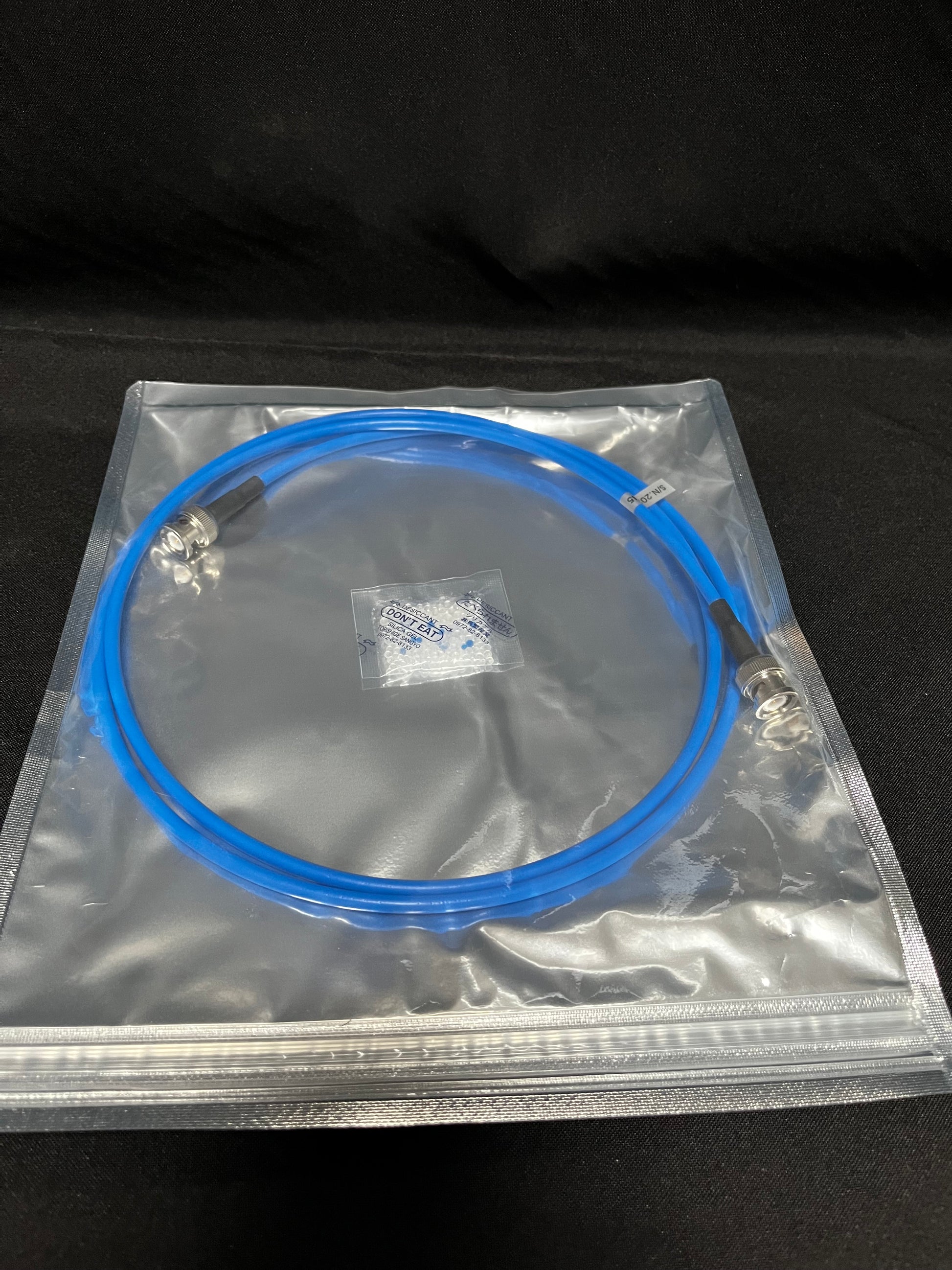

Cybershaft 50-Ohm-BNC-Halbstarres Kabel 1,5 m

Das halbstarre 1,5 m lange Cybershaft 50 Ω BNC-Kabel ist eine hochzuverlässige Verbindung für 10-MHz-Referenz-Master-Takte, Wordclock-Verteilung und HF-Messungen. Es zeichnet sich durch eine stabile Impedanz und extrem geringe Verluste aus, was für präzise Synchronisation und geringes Jitter-Verhalten entscheidend ist.

Technische Merkmale

• Impedanz: 50 Ω (nominal, geregelte Leitung)
• Typ: Halbstarres Koaxialkabel (entspricht RG-402/0,141"), formbares Kupferrohr als Armierung
• Länge: 1,5 m
• Anschlüsse: Präzisions-BNC 50 Ω, Stecker-Stecker
• Dielektrikum: PTFE (verlustarm); Geschwindigkeitsfaktor ~0,69
• Frequenzbereich: DC bis typischerweise 4 GHz (begrenzt durch die BNC-Schnittstelle)
• VSWR: ≤1,2:1 bei 10 MHz (typisch), ≤1,35:1 bis 1 GHz
• Dämpfung (typ.): ~0,03 dB/m bei 10 MHz; ~0,10 dB/m bei 100 MHz; ~0,32 dB/m bei 1 GHz
• Schirmwirkungsgrad: >90 dB (halbstarre monolithische Schirmung, hohe Immunität gegen elektromagnetische Störungen/Hochfrequenzstörungen)
• Anwendung: 10-MHz-Referenz, Worttakt, HF-/Laborinstrumentierung

Klangeigenschaften – Als Übertragungsleitung für das Referenzsignal besitzt das Kabel im herkömmlichen Sinne keine „Klangsignatur“; Ziel ist Neutralität. Ein korrekter Abschluss mit 50 Ω gewährleistet eine stabile Phase und minimale Signalreflexionen, was in der Praxis zu geringerem Jitter und einem saubereren, stabileren Klang von Systemen mit externem Taktgeber beiträgt.

Kompatibilität und Anwendung – Ideal für Cybershaft-Master-Clocks und Geräte mit 50-Ω-BNC-10-MHz-Ein-/Ausgang (z. B. bestimmte DAC-/Streamer-/DDC-Modelle, HF-Referenzquellen, GPSDO/OCXO/Rb-Standards). Nicht geeignet für 75-Ω-SPDIF- oder 75-Ω-Wordclock-Anschlüsse; für optimale Ergebnisse immer mit 50-Ω-Schnittstellen und -Terminierungen verwenden.

Zustand und Wartung – Gebraucht, ausgezeichnet. Die halbstarre Konstruktion ist bei sachgemäßer Verwendung sehr langlebig. Es wird empfohlen, wiederholtes Biegen zu vermeiden und den Mindestbiegeradius (ca. 12–15 mm für einmaliges Biegen) einzuhalten. Anschlüsse sauber und trocken halten; eine Wartungshistorie ist nicht erforderlich (passives Bauteil).

Preis: 100 EUR
